鋼筋彎曲試驗機正確使用那幾點
2021-02-05

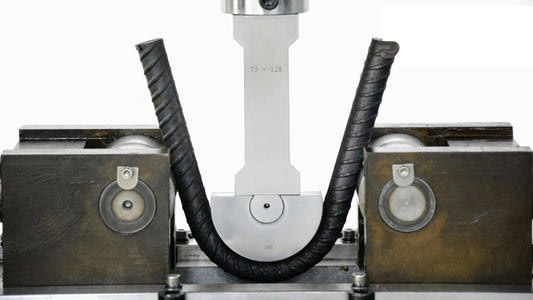

鋼筋彎曲試驗機適用于鋼筋冷彎和平面正反向彎曲試驗。試驗滿足GB/T1499.2-2007及YB/T5126-2003。
鋼筋彎曲試驗機是一種專門用于試驗插頭引出線及電線之耐折強度的試驗儀器，試驗方法是將試樣固定在夾具上，并加一定荷重，試驗時夾具左右擺動，經一定次數后檢視其斷線率，或至全部斷線無法通電時查看其總計擺動次數。那么，鋼筋彎曲試驗機的主要特點以及使用該設備的注意事項有哪些呢？
主要特點
- 采用基于神經元自適應PID算法的全數字、三閉環(力、變形、位移)控制系統，實現力、變形、位移全數字三閉環控制，各控制環間可自動切換，并在各方式間切換時實現無沖擊平滑過渡；
- 采用整體鑄造框架結構，增強設備剛性；
- 能準確的控制三路液壓通道，可以任意設定彎曲角度，可以實現自動彎曲和手動彎曲的切換；
- 除電源接口外，其它接口一律采用標準USB式接口，即插即用接口此種接口可實現熱插拔，即具有即插即用功能。接口特性可由軟件在線設置。使得各接口布局工整合理，插拔方便；
- 油源采用靜音設計，環保，人性化，獨有的壓差隨動系統，降低能耗，減少發熱，保護油路；
- 采用高速DSP平臺，其高集成度、強大的控制、數據處理能力、高可靠性，是采用其它處理器的試驗機所無法比擬的；
- 鋼筋彎曲試驗機系統板采用4層PCB獨特抗干擾布線方法，抗干擾能力強。
使用注意事項
- 依照參數表中線材直徑大小選擇夾片園弧半徑r，夾片園弧頂部至撥桿底面的間隔b，以及撥桿孔φ，每付夾片上都打印了園弧半徑數字以供選擇；
- 在被檢驗的金屬線材上截取長200mm-500mm的一段，停止矯直，矯直時不得損傷線材外表；
- 彎曲記數是從起始位置向右彎曲90度，試樣返回至起始位置為初次，再向左彎曲90度，試樣再返回起始位置為第二次以此類推至試樣折斷為止，試樣折斷的最后一次彎曲次數不計；
- 用手把上夾頭往下按15-25mm后穩住，轉動主夾片手柄將下端夾緊停止彎曲；
- 主桿上有互相垂直的四個孔，調正拔桿的方向可得到你所需求的孔位；
- 試樣時，應運用較平均的速度(約1次/秒)；
- 將搖臂處于垂直的位置，并以此作實驗的起始狀態，將試樣先穿入陽奉陰違夾片中底板的孔內，然后垂直向上從撥桿的下部穿過撥桿孔再穿入上夾至頂部，轉動上夾頭手柄把線材上端的夾緊；
- 鋼筋彎曲試驗機長期運用后夾片的園弧外表若呈現壓傷的痕跡應改換夾片，油杯及有相對滑動處應經常加油，堅持光滑，運用后應擦拭潔凈并涂上防銹油以防銹蝕。
日常維護注意事項
- 檢查設備機械性能是否良好。
- 檢查工作臺和彎曲機臺面保持水平。
- 檢查芯軸，擋塊、轉盤應無損壞和裂紋，防護罩緊固可靠。
- 作業中嚴禁更換芯軸和變換角度以及調速等作業，亦不得加油或清除。
- 長期使用后夾片的園弧表面若出現壓傷的痕跡應更換夾片。
- 油杯及有相對滑動處應經常加油，保持潤滑。
- 使用后應擦拭干凈并涂上防銹油以防銹蝕。
益環鋼筋彎曲試驗機技術參數
- 彎曲鋼筋直徑范圍：Ф6-Ф40mm
- 鋼筋正方向彎曲角度調節范圍：0°--180°
- 鋼筋反方向彎曲角度調節范圍：0°--180°
- 工作盤轉速：≤3.7R/min
- .輥心距離：165mm
- 工作盤直徑：Ф580mm
- 電源總功率:AC380 50HZ 1.5KW
- 外型尺寸：1050×750×1200mm
- 重量：800Kg
- 附件
1. YHS-GB-40B鋼筋彎曲試驗機1臺
2.彎心套1套
